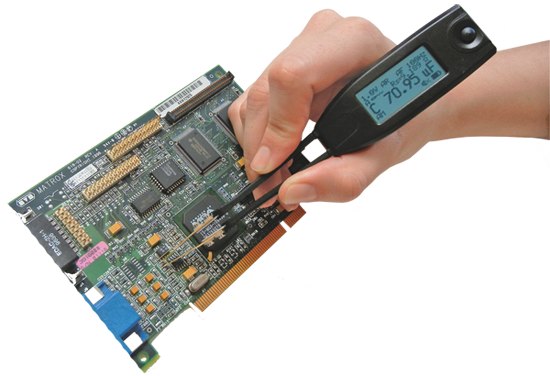

Smart Tweezers 是一系列的電阻、電感、電容測試儀表，這種產品采用獨特的專利技術,將嵌入式電阻、電感、電容測試單元集成于一個金屬鑷子上，從而形成了獨一無二的智能鑷-Smart Tweezers。它可以方便地對生產線上的電氣元件(SMD)進行直接的電學測量，進行元件阻抗測試，以及元件分離和分類。SmartTweezers 大大地減少了PCB檢修時間, 幫助技術人員快速找到問題所在， 使得復雜問題輕松化解。集成的SMD測試和圖形顯示, 以及對電阻, 電感和電容的自動測試功能允許操作人員關注于元件本身, 從而使得對元件的測試, 分類, 和評估變得高效率和低成本。
電感、電容、電阻的測量：
中間的主顯示屏顯示當前主參數測量值，上部的次顯示屏顯示次參數測量值或者電感和電容的測試條件。當測量出現多個測試值時，次顯示不斷給出不同的讀數，下方條形顯示則用于顯示輸入模擬信號的動態變化。
電壓的測量：
Smart Tweezers 可用于測量電壓信號。在VOLTAGE/AUTO模式，它可以測量100微伏到8伏的直流電壓信號；在TRACE模式，它可以測量和顯示示波器形狀的交流信號。
Tweezers 可以用于電路的連貫性測試。當電阻測量值小于閾值，Smart Tweezers 會發出嘟嘟聲，或者顯示開路狀態。
耐用針鑷
l 針鑷采用鍍金抗磁不銹鋼制成，可靠耐用
l 采用工效學設計，簡單易用
l Smart Tweezers采用接觸式按鍵，便于選擇不同功能以及修改設置。通過轉動按鍵，便可以從功能列表中選擇所要功能，然后輕按按鍵激活所選功能
產品參數：
|
物理指標 |
|
|
工作溫度: |
0 °C to +55 °C |
|
儲存溫度: |
40 °C to +60 °C |
|
相對濕度: |
0 % to 90 % (0 °C to 35 °C)
0 % to 70 % (35 °C to 55 °C) |
|
工作海拔高度: |
0-2000 米 |
|
儲存海拔高度: |
10000 米 |
|
電池類型: |
1.5V LR44 堿性鎳鋅電池 |
|
電池壽命: |
80 小時（堿性電池）；240 小時（鎳鋅電池） |
|
電磁兼容 (EMC): |
受影響和發射狀況服從標準：FCC B 部分 |
|
尺寸: |
14.0 x 2.5 x 3.0 厘米 (3.94 x 0.9 x 1.5 英寸) |
|
重量: |
53 克(0.11磅lb) |
|
保修期: |
1 年 |
|
基本性能： |
|
|
測量參數: |
C, L, R, ESR, Rs, Rp |
|
測量頻率: |
100 Hz, 1 kHz, 10 kHz |
|
測試速率: |
1次／秒 |
|
直流電壓: |
0 to 8 V |
|
電阻: |
0 to 9 MOhm |
|
電容: |
10 pF to 900 µF |
|
電感: |
1 µH to 999 mH |
|
測量精度指標： |
精度測量條件：溫度：18°C to 28°C (64°F to 82°F)；相對濕度：90%. |
|
電阻 |
|
|
量程: |
0.1 Ohm - 9.9 MOhm |
|
精度: |
1% 在 1 Ohm - 999 KOhm范圍; 5% 在0.1 Ohm- 9.9 Mohm范圍 |
|
最大分辨率: |
10 mOhm |
|
測試頻率: |
1 kHz |
|
電容: |
|
|
量程: |
10 pF - 499 µF |
|
精度: |
3% 在 10 pF - 100 µF范圍; 5%在0.5 pF - 4999 µF范圍 |
|
最大分辨率: |
0.1 pF |
|
測試頻率: |
10 kHz 在0.5 pF-999 pF范圍
1 kHz 在1000 pF - 1 µF范圍
100 Hz 大于1 µF |
|
電感: |
|
|
量程: |
1 µH-1 H |
|
精度: |
3% 在 10 µH - 99 mH范圍
5% 在0.5 µH - 999 mH范圍 |
|
最大分辨率: |
0.1 µH |
|
測試頻率: |
10 kHz L < 1 µH
1 kHz L > 1 µH
100 Hz L > 1 mH |
|
特點總結： |
雙圖形顯示 |
|
模擬信號顯示條 |
|
|
全自動電感，電容，電阻測量 |
|
|
自動量程選擇：儀表自動選擇最佳量程 |
|
|
電路連貫性／開路測試：當電阻測量值小于閾值，會發出嘟嘟聲，或者顯示開路狀態 |
|
|
軌跡圖形：示波器形交流電壓測量 |
